多路數字接線盒(鋁殼)
Hirs-4~10(鋁殼)多路數字稱重接線盒有N個傳感器進線口和N路A/D的轉換模塊,可對各路信號進行單獨處理和輸出,也可對所有信號同時處理并通過總線以串行方式輸出,還可直接在盒內進行數字角差調整。用于多路料倉、罐體稱重、數字汽車衡、軌道衡、工業過程控制等場合。
技術參數:
★ 硬件接口: RS422全雙工接口 / RS485半雙工
★ 軟件協議: 自由口協議 / MODBUS RTU(可選)
★ 工作電壓: 9V DC/ 24V DC可選
★ 外形尺寸:鋁殼(203×162×34,mm)
★ 具有模數轉換、數字化標定、去皮、置零、零點跟蹤、開機置零、防抖動等功能;
★ 所有設定工作都通過串口完成;
★ 模塊地址可設置(0~31),總線式通信;
★ 波特率、校驗位可選擇(1200~38400bps),數據輸出格式可選擇;
★ 數字濾波:可設置標準或低通濾波方式及相關參數;
★ 測量采樣速率可選擇,范圍3.125~400Hz;
★ 特性參數非易失性存儲,斷電后參數仍然保存;
★ 全面的保護功能:具有防反接、防過壓、瞬間抑制等多重保護;
★ 使用溫度范圍:-40℃~+70℃;存儲溫度范圍:-60℃~+90℃

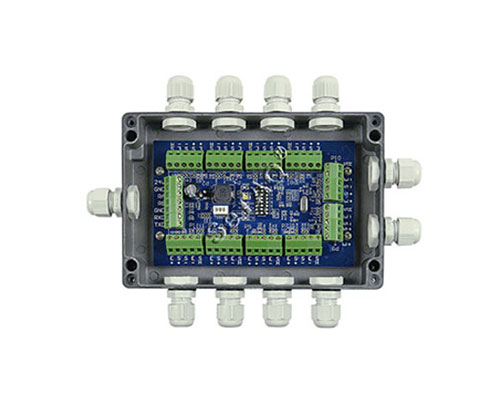

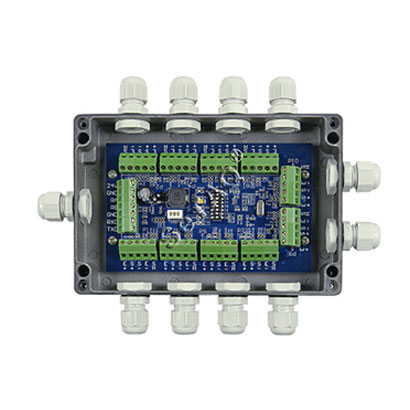

產品圖片:

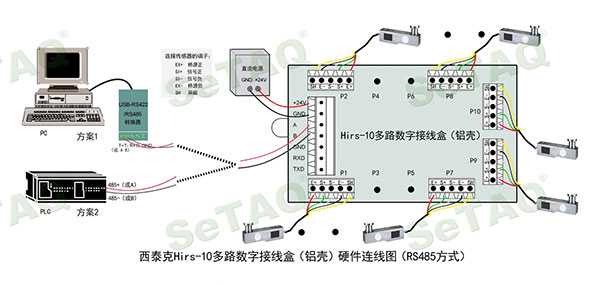

Hirs-8(鋁殼)數字接線盒典型接線圖:
相關資料下載:
1、10路接線盒Modbus RTU協議說明書(FM2版)-[HIRS-10-C10-FM2]-MANUAL-USER-V1.0.010.zip
2、10路接線盒Modbus RTU協議說明書(FM版)[HIRS-10-C10-FM]-MANUAL-USER-V1.0.010.zip
3、10路接線盒自由口協議說明書-[HIRS-10-C10-FM]-MANUAL-FreeIS-V1.0.007.zip
7、Siemens+PLC++s7-200(自由口).rar
